用于二次操作的多轴数控车床

技术细节

纺锤

-主轴数量：6个

-杆间距：40[mm]

-转速：7000[转/分]

-主轴功率：13/24[kW]

数字轴：27

-幻灯片单元1.1：X轴和Z轴CNC控制

-幻灯片单元1.2：X轴和Z轴CNC控制

-幻灯片单元2.1：Z轴数控

-幻灯片单元2.2：X轴和Z轴CNC控制

-幻灯片单元3.1：X轴和Z轴CNC控制

-幻灯片单元3.2：Z轴数控

-幻灯片单元4.1：X轴和Z轴CNC控制

-幻灯片单元4.2：Z轴数控

-幻灯片单元5.1：X轴和Z轴CNC控制

-幻灯片单元5.2：Z轴数控

-滑动单元6.1：旋转轴和Z轴CNC控制

-幻灯片单元6.2：X轴和Z轴CNC控制

-幻灯片单元6.3：X轴CNC控制

电输入

-电压：400[V]

-频率：50[Hz]

-装机功率：65[千瓦]

机器的尺寸

-建筑面积：3329 x 2032[mm]

-高度：2654[毫米]

-重量：7100[千克]

设备

-CNC西门子840D（PL）简易NCU

-2个控制面板

-6个带内置挡块的夹头接收器顶部

-TX60型Staubi机器人（6轴）

-机器人夹头双夹紧外接式PZN50

-旋转板（4个位置）

-冷却液箱旋钮，带铰链式排屑器，2台HP泵40[巴]

-油雾吸入装置Büschel

-冷却装置里德尔

-准备工作

Multispindle CNC lathe equipped for second operation work

TECHNICAL DETAILS

SPINDLES

- Quantity of spindles : 6

- Bar clearance : 40 [mm]

- Rotation speed : 7 000 [rpm]

- Spindle power : 13 / 24 [kW]

NUMERICAL AXES : 27

- Slides unit 1.1 : axes X and Z CNC-controlled

- Slides unit 1.2 : axes X and Z CNC-controlled

- Slides unit 2.1 : axis Z CNC-controlled

- Slides unit 2.2 : axes X and Z CNC-controlled

- Slides unit 3.1 : axes X and Z CNC-controlled

- Slides unit 3.2 : axis Z CNC-controlled

- Slides unit 4.1 : axes X and Z CNC-controlled

- Slides unit 4.2 : axis Z CNC-controlled

- Slides unit 5.1 : axes X and Z CNC-controlled

- Slides unit 5.2 : axis Z CNC-controlled

- Slides unit 6.1 : swiveling axis and axis Z CNC-controlled

- Slides unit 6.2 : axes X and Z CNC-controlled

- Slides unit 6.3 : axis X CNC-controlled

ELECTRICAL INPUT

- Voltage : 400 [V]

- Frequency : 50 [Hz]

- Installed power : 65 [kW]

DIMENSIONS OF THE MACHINE

- Floor space : 3329 x 2032 [mm]

- Height : 2654 [mm]

- Weight : 7100 [kg]

EQUIPMENT

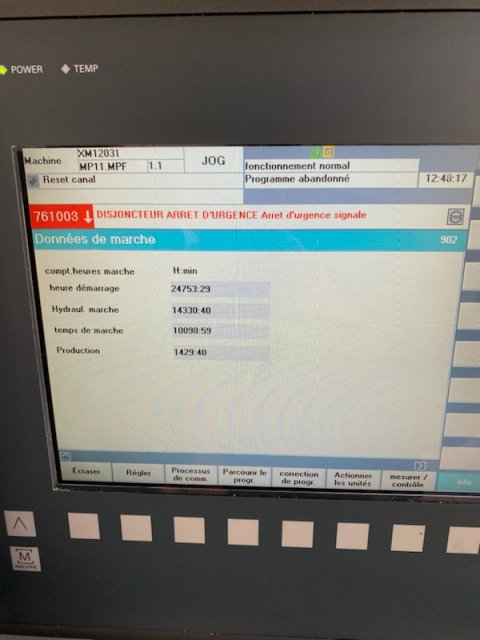

- CNC Siemens 840D (PL) simple NCU

- 2 control panels CN

- 6 collet receivers TOPLUS with built-in stop

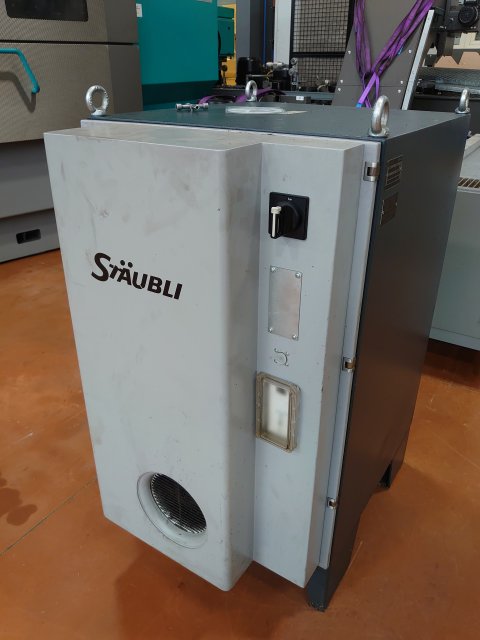

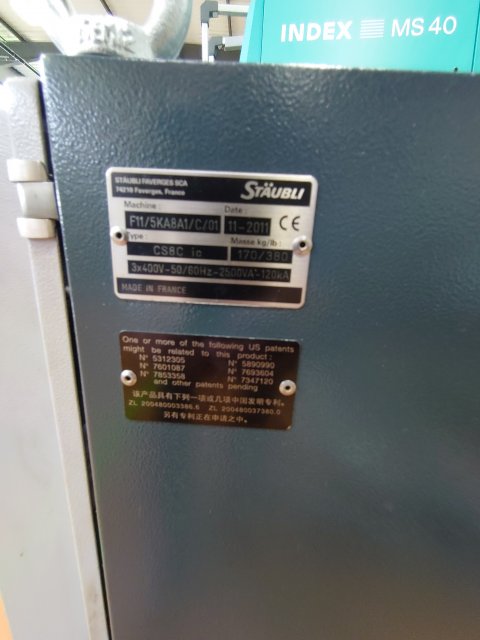

- STAUBLI robot type TX60 (6 axes)

- Robot collet double clamping external type PZN50

- Swiveling plate (4 positions)

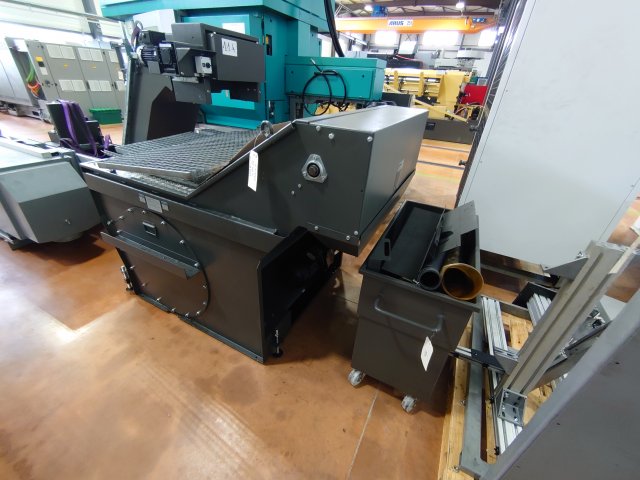

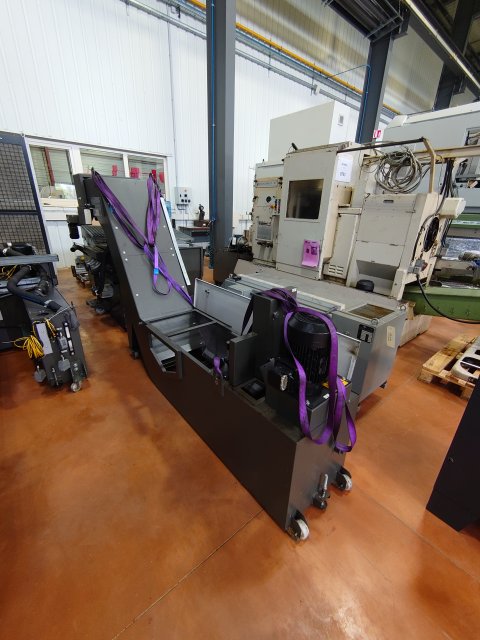

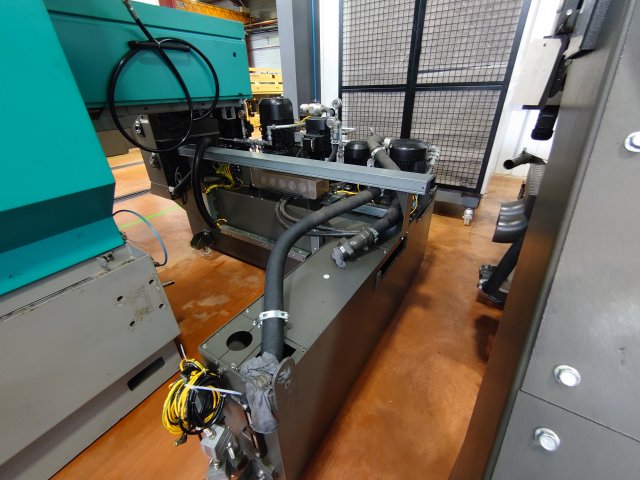

- Coolant tank KNOLL with hinged chip conveyor, 2 HP pumps 40 [bars]

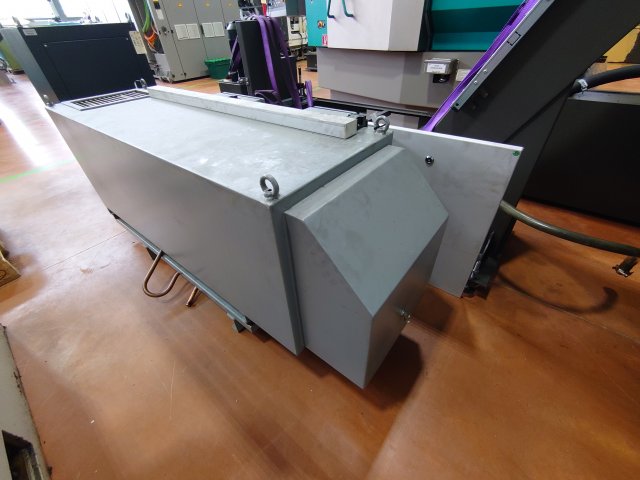

- Oil mist aspiration device Büschel

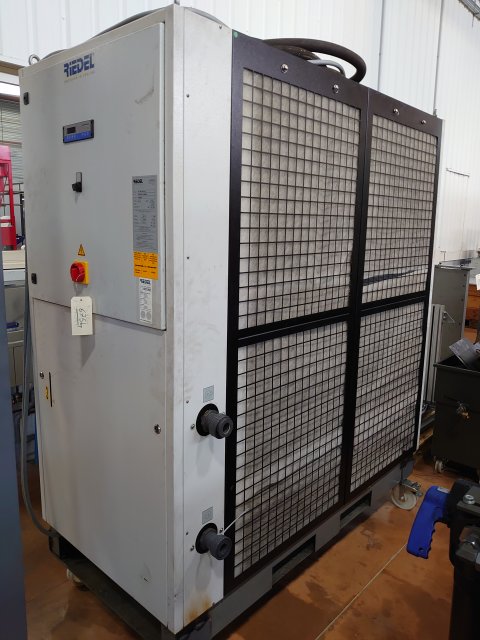

- Cooling unit RIEDEL

- Preparation ARTIS
