技术细节

主轴

-主轴数量：6个

-最大间隙直径：22[mm]

-主轴功率：8,7/15[kW]

-速度：10000[转/分]

幻灯片

-幻灯片1.1:X/Z CNC控制

-幻灯片1.2:X/Z CNC控制

-幻灯片2.1:X/Z CNC控制

-幻灯片2.2:X/Z CNC控制

-幻灯片3.1:X/Z CNC控制

-幻灯片3.2:X/Z CNC控制

-幻灯片4.1:X/Z CNC控制

-幻灯片4.2:X/Z CNC控制

-幻灯片5.1:X/Z CNC控制

-幻灯片5.2:X/Z CNC控制

-幻灯片6.1:Z CNC控制

-幻灯片6.2:X/Z CNC控制

电输入

-装机功率：75[kVA]

-电压：400[V]/60[Hz]

尺寸

-长x宽x高：3300 x 1850 x 2854[mm]

-重量：5700[千克]

小时

-通电小时数：53.389[H]

-生产时间：42.273[H]

设备

-控制西门子Sinumerik 840D电力线

-双NCU

-部分抽空器

-棒料给料机IEMCA SIR MS22P 33型

-排屑器小丘

TECHNICAL DETAILS

SPINDLE

- Quantity of spindles : 6

- Max. clearance diameter : 22 [mm]

- Spindle power : 8,7 / 15 [kW]

- Speed : 10 000 [rpm]

SLIDES

- Slide 1.1 : X/Z CNC-controlled

- Slide 1.2 : X/Z CNC-controlled

- Slide 2.1 : X/Z CNC-controlled

- Slide 2.2 : X/Z CNC-controlled

- Slide 3.1 : X/Z CNC-controlled

- Slide 3.2 : X/Z CNC-controlled

- Slide 4.1 : X/Z CNC-controlled

- Slide 4.2 : X/Z CNC-controlled

- Slide 5.1 : X/Z CNC-controlled

- Slide 5.2 : X/Z CNC-controlled

- Slide 6.1 : Z CNC-controlled

- Slide 6.2 : X/Z CNC-controlled

ELECTRICAL INPUT

- Installed power : 75 [kVA]

- Voltage : 400 [V] / 60 [Hz]

DIMENSIONS

- Length x Width x Height : 3300 x 1850 x 2854 [mm]

- Weight : 5700 [kg]

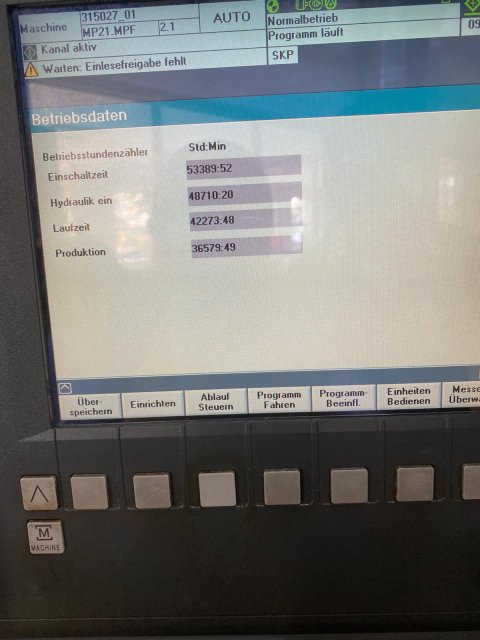

HOURS

- Hours under power : 53.389 [H]

- Production hours : 42.273 [H]

EQUIPMENT

- control Siemens Sinumerik 840D Powerline

- double NCU

- part evacuator

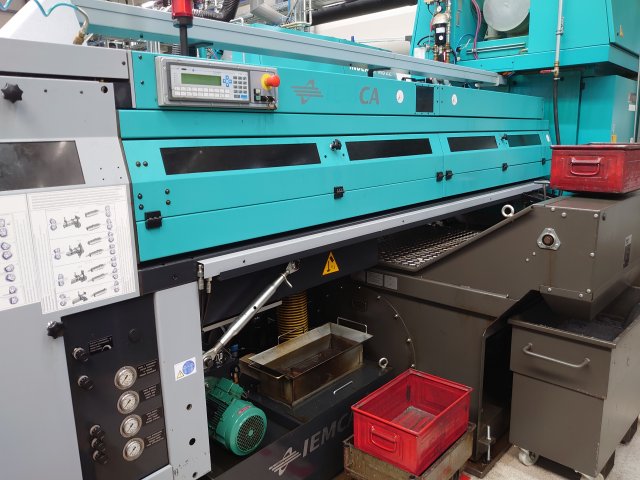

- bar feeder IEMCA SIR MS22P type 33

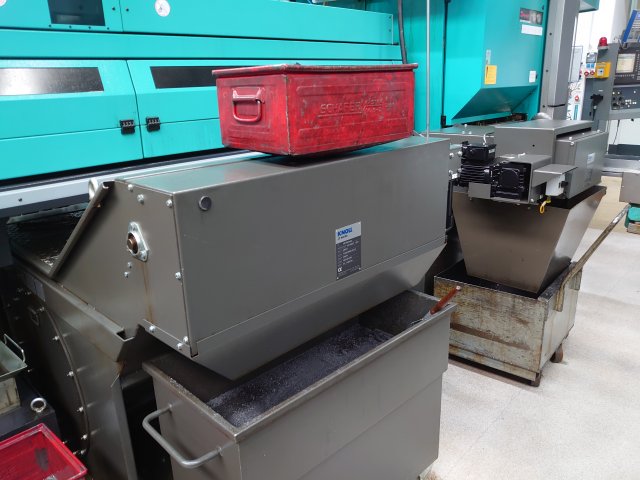

- chips evacuator KNOLL
